Blocs de bornes à lames 2ESAWB-5.08

Polonais
Envoyer une demande

Si vous ne trouvez pas ce dont vous avez besoin parmi les options ci-dessus, veuillez nous contacter pour des poteaux personnalisés.

Description Détails du produit Téléchargement PDF

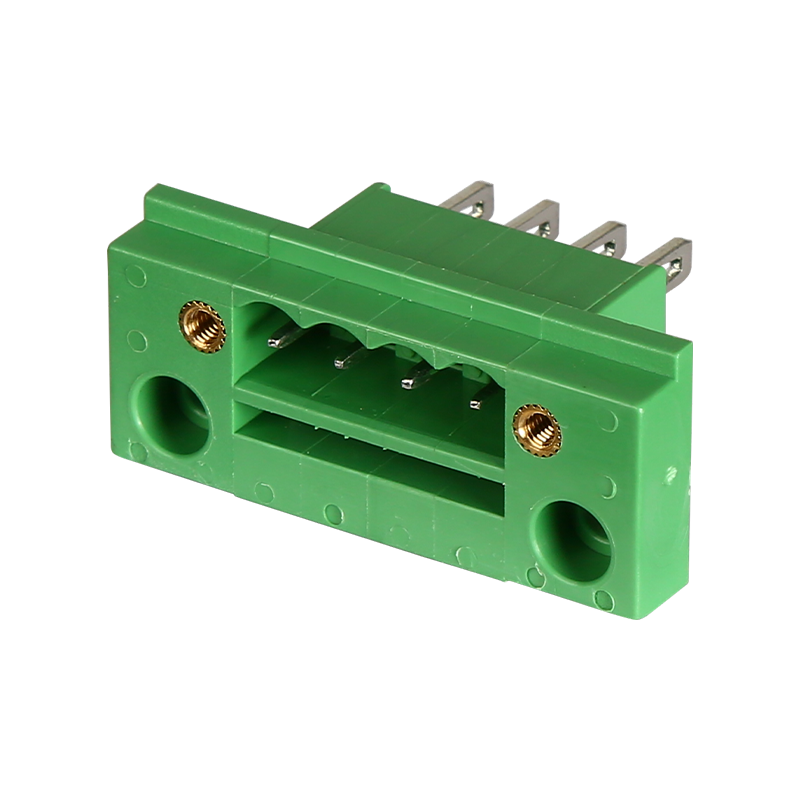

Le 2ESAWB-5.08 est un bornier à lame enfichable avec un pas de 5,08 mm, conçu pour des connexions fil-carte PCB sécurisées et efficaces dans l'électronique industrielle et commerciale. Sa conception de prise détachable permet au câblage sur le terrain de rester intact pendant le retrait du PCB — simplifiant considérablement l'installation, la maintenance et les mises à niveau du système.
Doté d'un boîtier ignifuge PA66 UL94V-0, de contacts étamés en alliage de cuivre et d'un éclat d'obus en acier inoxydable (clip à ressort) pour une meilleure rétention des contacts, le 2ESAWB-5.08 offre des performances électriques et une durabilité mécanique constantes dans une large gamme de conditions de fonctionnement.
Double certification selon les normes UL (300 V / 15 A) et IEC (320 V / 12 A), cette série de connecteurs est prête à être exportée vers les marchés nord-américains, européens et mondiaux.


Applications
Le 2ESAWB-5.08 convient à un large éventail d'industries où des solutions de câblage enfichables fiables sont essentielles :
Automatisation industrielle et panneaux de commande de machines
Unités d'alimentation et tableaux de distribution d'énergie
Automatisation des bâtiments : CVC, éclairage, contrôle d'accès
Onduleurs de fréquence et entraînements de moteurs
Équipements de télécommunications et de réseaux
Instrumentation médicale et dispositifs de diagnostic
Onduleurs solaires et systèmes d'énergie renouvelable
Electronique ferroviaire et de transport
PCB pour appareils grand public et commerciaux


Caractéristiques principales :
Conception de lame enfichable (détachable) — déconnexion rapide sans perturber le câblage sur le terrain
Pas de 5,08 mm — capacité de courant élevée dans un encombrement peu encombrant
Gamme de pôles 2P à 22P — évolutive pour des configurations de circuits simples et complexes
Conversion UL : 300 V / 15 A | Conversion IEC : 320 V / 12 A
Température de fonctionnement : -40°C à +105°C
Shrapnel en acier inoxydable (contact à ressort) — force de contact fiable et résistance aux vibrations
Boîtier PA66 UL94V-0 — ignifuge, haute résistance mécanique
Conforme RoHS — répond aux exigences environnementales mondiales
Certifié UL et CE



Questions fréquemment posées
Q : Qu'est-ce qui différencie le 2ESAWB-5.08 du 2CSAB-5.08 ?
R : Le 2ESAWB-5.08 est doté d'un éclat d'obus intégré en acier inoxydable (clip de rétention à ressort) qui offre une rétention de contact améliorée et est optimisé pour les applications de montage sur panneau d'entrée de fil, tandis que le 2CSAB-5.08 est un bloc enfichable de type lame standard pour le montage direct sur PCB. Les deux partagent le même pas de 5,08 mm et les mêmes valeurs nominales électriques.
Q : Le 2ESAWB-5.08 est-il compatible avec d’autres connecteurs à pas de 5,08 mm ?
R : Le 2ESAWB-5.08 suit le facteur de forme standard du bornier à lame à pas de 5,08 mm. Il est conçu pour être interchangeable avec des produits équivalents de grandes marques. Vérifiez toujours les dimensions des pièces correspondantes avant la substitution.
Q : Quels calibres de fil sont compatibles avec ce bornier ?
R : Veuillez contacter notre équipe commerciale ou demander la fiche technique complète pour la gamme de fils (AWG/mm²), la longueur de dénudage recommandée et les valeurs de couple.
Q : Puis-je commander des couleurs personnalisées ou des produits de marque privée ?
R : Oui. La personnalisation OEM —y compris la couleur du boîtier, le marquage laser et l'emballage personnalisé— est disponible pour les volumes de commandes éligibles. Veuillez vous renseigner auprès de notre équipe commerciale.
Q : Quel est le statut de conformité RoHS ?
R : Le 2ESAWB-5.08 est entièrement conforme à la directive RoHS, exempt de substances dangereuses soumises à des restrictions et adapté à une utilisation sur des marchés réglementés par l'environnement, notamment l'UE, le Royaume-Uni et la Chine.
